27 ianuarie 2022

2021 - Recordurile mele in 2m

 Iata ce scriam acum un an pe blog:

Hmm, am receptionat CU3EQ, Insulele Azore, la 4257Km... deci este posibil. Daca receptionez, inseamna ca pot sa si lucrez. Totul depinde de mine: cind si cu ce. Ia sa vedem: pot?

Si dupa un an pot spune: aproape am putut! Nu sint chiar 4257 Km, dar sint aproape!

Vara trecuta am lasat deoparte legaturile radio " la intimplare, tot ce aud si cit mai multe la numar ", in Es Sporadic, si am  inceput sa ma concentrez pe directiile de propagare, dupa indicative si distante  mari, posibile  de lucru. Pe 10 Iunie 2021 in jurul orei 15.10 s-a produs o propagare puternica pe sudul Spaniei, acesta fiind momentul oportun pentru mine. Am oprit emisia si m-am concentrat pe indicative. La scurt timp mi-a aparut pe ecran apelul lui EA8JK, din Insulele Canare, care chema pe directia mea o statie din YU. Nu am mai stat pe ginduri, momentele acestea nu dureaza foarte mult, si l-am chemat. La scurt timp mi-a raspuns si am continuat legatura. Finalul legaturii, salutarile, nu l-am mai prins, propagarea radio a scazut. Dar am avut noroc: corespondentul meu l-a copiat.

A doua zi, am primit confirmarea prin email: legatura radio perfect valabila. A fost bucurie mare in sufletul meu. Am depasit doua bariere: 3000 si 4000 Km, doar cu o singura legatura, HI! Ce frumoasa este pasiunea noastra!

 La cca doua saptamini am primit si premiul: confirmarea qsl.

Si astfel, am adaugat in palmaresul personal un nou record: EA8JK, Insulele Canare, 4091 Km, confirmat!

Probabil, in scurt timp, chiar de anul acesta, numarul legaturilor radio peste 4000 Km se vor inmultii printre iubitorii legaturilor radio in unde ultrascurte. De vina o sa fie Soarele, dar si modul de lucru FT8. Foarte bine! Toata lumea trebuie sa fie fericita!

Constantin BADICAN - YO7FWS

---  73's   YO7FWS  ---


Publicat de Constantin Badican at 2 comentarii:

23 ianuarie 2022

Baliza radio WSPR (1)

 Provocat de un experiment initiat de YO3FFF in banda de 80 m, m-am hotarit sa construiesc si eu o baliza WSPR. Intentia de a construi baliza era veche, asa ca de-a lungul timpului am achizitionat componentele necesare. Fara sa stau prea mult pe ginduri, am schitat o schema bloc cu minimul de componente necesare, am proiectat un cablaj imprimat si am trecut la executarea lui. Montajul a fost destul de simplu, nu a necesitat niciun reglaj. Pentru acesta am folosit o placa de dezvoltare Arduino Nano, un modul GPS Neo-6M si un generator SI5351. O iesire a generatorului am conectat-o la un filtru trece jos, pe care intentionez sa il studiez mai bine, ceva mai tirziu.

La punerea in functiune am avut probleme cu programul. Am ales un program 'de-a gata', luat de pe GitHub, care desi functiona corect, semnalul era nedecodabil. Nu am reusit sa inteleg unde era eroarea, n-am gasit nicio problema in cod. Apoi am testat, fara nicio sincronizare de timp, exemplul dat in libraria EtherKit JTEncode, care a functionat de la prima incercare. Dezamagit de timpul pierdut, m-am hotarit sa rescriu codul plecind de la acest exemplu. Mai intii am eliminat ceea ce era in plus si nu ma ajuta in proiect, apoi am adaugat restul de cod, necesar proiectului. Receptiile le-am facut 'pe masa', cu transceiverul meu si decodarea in laptop. Totul functiona corect. Fara sa montez filtrul de iesire, am conectat antena si am pornit emisia balizei. La scurt timp am fost receptionat de citeva statii din YO3, YO9. Spre seara au inceput sa apara receptiile dinspre SP, OE, DL, PA, OH si cel mai departe EA8. Am ramas impresionat. Cu doar 10mW, intr-o antena dipol, eram receptionat in toata Europa. Minunat!

A doua zi am montat un filtru de iesire si am lasat-o definitiv in emisie, pe antena. Pe fiecare dimineata, la cafea, imi arunc privirea pe harta cu receptia semnalelor mele. Pina azi, recordul de distanta este de cca 4300 Km, receptiont de RX9O, in apropiere de Novosibirsk.

Pe viitor, din motive de tehnice, intentionez sa renunt la modulul GPS si sa folosesc un modul RTC. Din nefericire este foarte greu de gasit un modul precis, experienta mea cu acestea a fost complet neplacuta. Testele continua!

Constantin BADICAN - YO7FWS

---  73's   YO7FWS  ---

25.01.2022

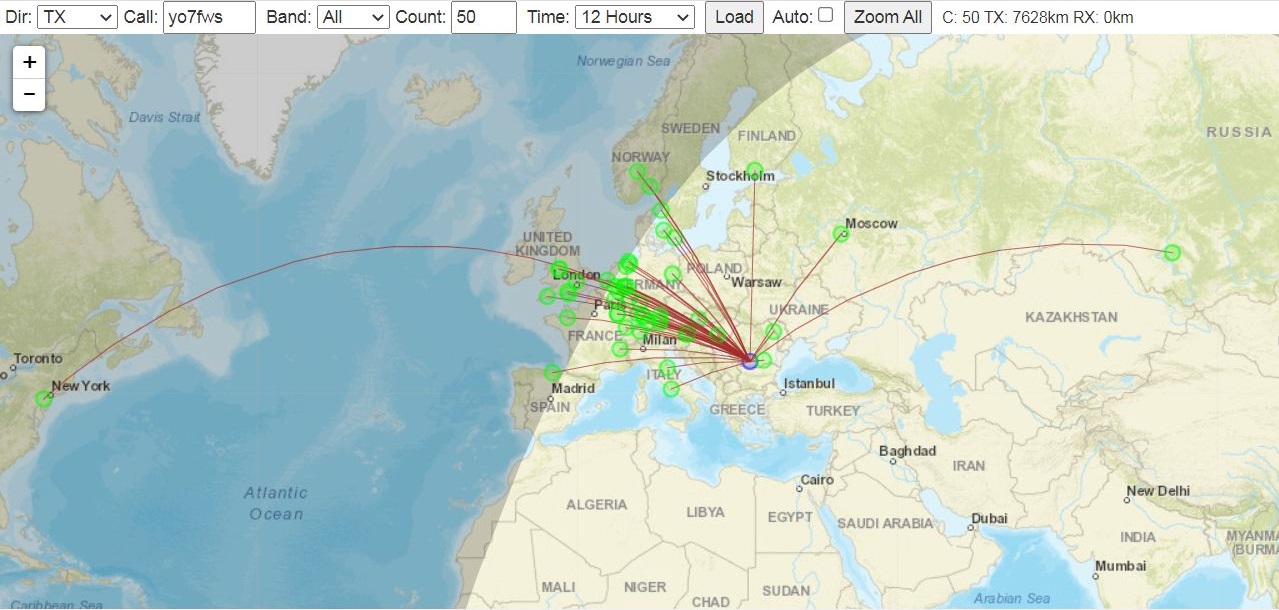

Un nou record de distanta: WZ7I, 7628 Km in apropiere de New York.
Am masurat consumul montajului:
 - 80 mA in repaus
 - 120 mA in emisie

---  73's   YO7FWS  ---

04.03.2022
TimestampCallMHzSNRDriftGridPwrReporterRGridkmazMode
 2022-03-04 04:00  YO7FWS  3.570097  -13  0  KN24dj  0.01  K4WLO  EM65  8761  309  2
 2022-03-04 04:02  YO7FWS  3.570097  -14  0  KN24dj  0.01  K4WLO  EM65  8761  309  2
 2022-03-04 04:04  YO7FWS  3.570096  -21  0  KN24dj  0.01  K4WLO  EM65  8761  309  2


---  73's   YO7FWS  ---

Publicat de Constantin Badican at 8 comentarii:

21 ianuarie 2022

My VHF Monitor

Articolul original a fost publicat pe siteul Radioamator.ro. Se pare ca titlul articolului si anumite denumiri formulate de mine in acesta, nu puteau fi folosite datorita drepturilor de autor. Pentru a nu intra in polemica, am hotarit retragerea articolului, corectarea acestuia si publicarea in continuare aici pe blogul meu. Articolul prezinta o solutie tehnica simpla care poate fi o sursa de inspiratie pentru alti constructori, programatori sau radioamatori.

Iubesc ESP8266. Este mic, inteligent si ieftin. Stie Wi-Fi, stie sa se conecteze la internet, sa fie server, client, etc. O bijuterie! Cu putina pricepere si multa imaginatie, poti da viata celor mai nastrusnice idei. Iata una pe care avut-o de curand: afisarea in timp real a legaturilor radio in benzile de radioamator.

Hardware

Un modul ESP01S este conectat la alimentare prin intermediul unui stabilizator de tensiune care furnizeaza 3.3V. Doua leduri, conectate la pinii ESP01S, indica starea conexiunii la reteaua Wi-Fi si un server DxCluster. Acestea pot fi comandate de oricare dintre perechile de pini, Rx - Tx sau GPIO0 - GPIO2, prin montarea unor strapuri. Eu am ales pinii: GPIO0 si GPIO2.

Intreg montajul este realizat pe o bucata de cablaj imprimat, simplu placat, cu dimensiunile: 40 x 30 mm. Pentru micsorarea dimensiunilor cablajului, conectorul alimentarii este montat sub modulul ESP01S.

Montajul este plasat intr-o carcasa din plexiglass de 4 mm, cu ajutorul unor distantieri din PVC. Carcasa este prevazuta cu gauri de fixare pe un panou sau perete.


Software

Partea de software este ceva mai complexa. A fost o provocare chiar si pentru mine. Cuprinde cunostinte de programare pentru microcontrolere, mai precis Arduino, a paginilor WEB, respectiv HTML, CSS, JavaScript si nu in ultimul rand, Leaflet. Acesta din urma a fost necesar pentru afisarea hartii.

Functionarea pe etape a programului din microcontroler este urmatoarea:
1. Restart.
2. Conectarea la reteaua Wi-Fi si semnalizarea conectarii prin aprinderea LED1.
3. Crearea unui server WEB pentru tratarea clientilor.
4. Crearea unui client TCP necesar receptionarii spoturilor de la un DxCluster.
3. Conectarea clientului la un DxCluster din internet.
4. Logarea la DxCluster si transmiterea comenzilor de filtrare a spoturilor. Reusita conectarii si logarii este semnalizata de LED2.
5. Receptionarea spoturilor, parsarea, extragerea indicativelor si locatoarelor din spoturile formatate.
6. Pregatirea datelor pentru a fi transmise unui eventual client conectat la serverul WEB.
7. Tratarea clientilor conectati la serverul nostru prin transmiterea unei pagini WEB.
8. Transmiterea unui refresh catre serverul DxCluster, necesar pentru prevenirea deconectarii. In acelasi timp sunt sterse toate datele care nu mai sunt de actualitate.


In caz de eroare, prevenirea blocarii microcontrolerului se face printr-un reset software. Astfel, acesta va functiona continuu, timp indelungat, fara a fi necesara interventia proprietarului.

Resetarea microcontrolerului se face pentru unul din urmatoarele motive:

1. nu se poate conecta la reteaua wireless.
2. conectarea la DxCluster a esuat.
3. logarea la DxCluster a esuat.
4. daca timp de 15 minute nu receptioneaza date de la serverul DxCluster, inclusiv raspuns la refresh.
5. daca este deconectat de la serverul DxCluster.
In acesta versiune a programului, toate datele stocate inaintea resetarii, se vor pierde. Pe viitor, am in vedere pastrarea acestora si dupa restart.



Pe harta legaturile radio efectuate sint afisate cu ajutorul unor markeri dispusi peste locatorul corespondentilor, uniti prin linii geodezice. Extragerea indicativelor si a locatoarelor se face numai din spoturile corect formatate. Un spot formatat contine la comentariu un camp de forma:

LOC1<MOD>LOC2

unde:
LOC1 - locatorul corespondentului 1
MOD - tipul de propagare anuntat
LOC2 - locatorul corespondentului 2

Pagina WEB transmisa clientului este relativ simpla. Afisarea hartii in interiorul acesteia se face cu ajutorul unui iFrame. Folosirea iFrame-ului in pagina WEB, permite utilizatorului editarea cu usurinta a acesteia, intr-un mod cat mai atragator, fara sa fie afectat de catre acesta. Reactualizarea hartii se face automat printr-un refresh odata la 30 secunde. Datele afisate pe harta se reimprospateaza in timp real, pe masura ce sunt receptionate de la serverul DxCluster. Durata afisarii acestora este de cca 60 minute, dar poate fi modificata. Dupa expirarea timpului de afisare, acestea sunt sterse.

Pentru a raspunde cit mai rapid cererilor clientilor, pagina WEB a fost impartita in trei blocuri. Primul bloc si ultimul, care nu se modifica niciodata pe intreaga perioada de functionare, se incarca in memorie imediat dupa restart. Al doilea bloc se reactualizeaza automat la receptionarea unui spot formatat. Deasemenea toate datele, care nu mai sunt de actualitate, sint sterse imediat dupa transmiterea unui refresh catre serverul DxCluster. Astfel, in orice moment, la cererea unui client, pagina WEB este disponibila in cel mai scurt timp posibil pentru a putea fi transmisa.



Continutul paginii a fost creat cu editorul NotePad++. Conversia acesteia pentru a fi incarcata in program a fost realizata cu programul utilitar TextConv.
Pe viitor am in vedere imbunatatirea functionarii serverului, intoducerea de facilitati noi si posibiltatea  mentenantei de la distanta.
Serverul meu poate fi accesat la adresa: http://yo7fws.go.ro. Acesta functioneaza continuu de peste sase luni, fara interventii din partea mea.
Pornind de la acest proiect am mai creat inca un server, “Aproape de ES”, acum offline, care imi afiseaza in timp real evolutia propagarii Es Sporadic pentru frecvente apropiate benzii 144 MHz. Alte proiecte posibile ar putea fi afisare pe harta a evolutiei unui balon, emitator APRS, WSPR, etc. O pagina de internet prin care se extrag legaturile radio dintr-un fisier EDI si afisarea acestora pe harta. Totul tine doar de imaginatie.

Descarca: codul sursa

Pentru realizarea proiectului m-am inspirat din:

Constantin BADICAN - YO7FWS
---  73's   YO7FWS  ---


Publicat de Constantin Badican at Niciun comentariu:
