CW.DLL

Am scris acest DLL de proba. A fost ca o provocare pentru mine. Un experiment. Mi s-a parut interesant. La baza DLL se afla un program de transmis telegrafie pe care l-am scris in urma cu 15-20 de ani. Am mai adaugat comenzi neceasare pentru listarea si utilizarea placilor de sunet si porturilor seriale. Cu exceptia algoritmului de transmitere a semnalelor telegrafice, toate celelalte proceduri si functii le-am gasit pe internet. Nu am facut decit sa le copiez, sa le modific si sa le folosesc intocmai scopului meu.

DLL a fost scris in Delphi 10.2 Tokyo Starter si tot in Delphi l-am testat. Mi s-a parut in regula. Codul sursa comentat este disponibil, nu este niciun secret.

CW.DLL

Proceduri si functii exportate:

[ DLL ]

procedure DllInitialise

- creaza si initializeaza componentele din DLL.
procedure DllFree

- elibereaza memoria de componentele create in DLL.

[ Placa de sunet ]

function GetSoundCards: WideString

- afiseaza lista placilor de sunet disponibile in calculator.

procedure SetSoundCard (number: cardinal)

- seteaza spre utilizare o placa de sunet din lista GetSoundCards.

[ CW ]

procedure SetTone (frequency: integer) unde frequency = 300 ... 3000

- seteaza frecventa in Hz al tonului audio telegrafic.

procedure SetAmplitude (level: integer) unde level = 0 ... 10000

- seteaza nivelul tonului audio telegrafic.

procedure SetMute (onOff: boolean)

- activeaza / dezactiveaza tonului audio telegrafic.

procedure SetSpeed (speed: integer) unde speed = 12 ... 40

- seteaza viteza de transmitere a mesajului in WPM.

procedure SetText (text: WideString )

- seteaza textul ce urmeaza a fi transmis in telegrafie.

function IsBusy: boolean

- semnalizeaza daca se transmite un mesaj in telegrafie.

procedure SendCW

- comanda pornirea transmisiei mesajului in telegrafie.

procedure StopCW

- comanda oprirea transmisiei mesajului in telegrafie.

[ Portul serial]

function GetSerialPorts: WideString

- afiseaza lista porturilor seriale disponibile in calculator.

function SetSerialPort (name: WideString): boolean

- seteaza portul serial ce urmeaza a fi folosit pentru comanda PTT si manipulare.

[ Manipulare ]

procedure EnablePTT (enable: boolean)

- activeaza / dezactiveaza comanda PTT pe durata transmiterii mesajului in telegrafie.

procedure SetPTTPin (pin: WideString)

- seteaza pinul ce urmeaza a fi folosit pentru comanda PTT. Acesta pot fi: RTS sau DTR.

procedure EnableKey (enable: boolean)

- activeaza / dezactiveaza manipularea transceiverului in telegrafie.

procedure SetKeyPin (pin: WideString)

- seteaza pinul ce urmeaza a fi folosit pentru manipularea transceiverului. Acesta pot fi: RTS sau DTR.

          Transmiterea unui text in telegrafie se poate realiza in trei pasi. Primul pas se poate face la deschiderea programului sau premergator comenzii de transmitere a textului. Este obligatoriu. Fara initializare DLL nu va functiona. Pasul 2 se utilizeaza doar cind se transmite textul. Comenzile optionale pot fi transmise catre DLL doar o singura data sau pe masura ce sint modificate. Ultimul pas se poate face la inchiderea programului sau imediat dupa transmiterea textului. Nu toti parametrii pot fi schimbati pe timpul transmisiei, o parte din acestia sint setati doar la inceputul acesteia.

1.

DllInitialise

2.

SetSoundCard (0) - optional

SetTone (1000) - optional

SetAmplitude (2000) - optional

SetSpeed (24) - optional

EnablePTT (True) - optional

SetPttPin ('RTS') - optional

EnableKey (True) - optional

SetKeyPin ('DTR') - optional

SetText ('CQ CQ CQ')

SendCW

3.

DllFree

          A fost un experiment interesant. A durat cca trei saptamini. Cind m-am apucat sa scriu, nu stiam prea multe despre DLL, crearea de componente, mesagerie, handle. Acum experienta mea s-a imbogatit. Am avut de cistigat. Ce mai urmeaza?

Descarca: cw.dll versiunea 16.11.2021

Descarca: codul sursa

Descarca: codul sursa Program Test CW

Update: deoarece pastrez fisierele pe Google Drive sint nevoit sa afisez doar codul sursa fara executabile. Devine tot mai greu partajarea fisierelor executabile, daca nu chiar imposibila.

Pentru realizarea proiectului m-am inspirat din:

https://delphi.fandom.com/wiki/Creating_DLLs

http://www.delphigroups.info/2/7/276246.html

https://delphi.cjcsoft.net/viewthread.php?tid=43161

https://forum.lazarus.freepascal.org/index.php?topic=35667.0

http://www.delphipraxis.net/118592-com-ports-im-system-auslesen-2.html

http://www.delphigroups.info/2/0a/483028.html

https://stackoverflow.com/questions/47262752/delphi-sound-select-between-multiple-sound-cards-for-output

Constantin BADICAN - YO7FWS

---  73's   YO7FWS  ---

Pamint - Luna - Pamint in 2.7 secunde ( 3 )

           Anul acesta am lucrat foarte putin EME. Lucrarile de mentenanta la antena, din primavara, au afectat in mod negativ sensibilitatea. Si totusi nu m-am descurajat, am cautat momentul oportun si am avut rezultate. Cu ocazia concursului ARI din luna septembrie am reusit doua legaturi radio cu RX1AS si I2FAK. Este prima mea participare intr-un concurs EME si m-am grabit sa trimit fisa pentru a confirma legaturile corespondentilor mei. La citeva zile diferenta am lucrat cu I3MEK si SM2BYC. Random. Acestia au receptionat apelul meu lansat catre Luna. Imi este greu sa descriu senzatia pe care am avut-o cind mi-am vazut indicativul, in raspunsul la apel, pe ecran. Exact pentru acest sentiment merita intreaga osteneala. Reprezinta sfirsitul unor vise, acum implinite, si indelungi asteptari. Trebuie sa continui, trebuie sa trec la nivelul urmator. Merita!

          Conditiile de lucru au ramas neschimbate: transceiver FT897D, amplificator 200W, antena DK7ZB cu 10 elemente, 3WL, 25 m cablu Ecoflex 10, fara preamplificator. Toate legaturile s-au realizat cind Luna se afla la nivelul orizontului cu elevatie sub 15 grade. Sistemul de orientare in azimut, autoconstruit, imi permite orientarea antenei cu o precizie de 1 grad. Nu am camera video pe antena, ma incred in aparate.

Constantin BADICAN - YO7FWS

---  73's   YO7FWS  ---

Separare galvanica? :-))

          Azi am inteles de ce numai am tensiune de alimentare pe un port USB, HI! De ce in 6m mi se reseteaza panadapterul? De ce in 80m, daca maream puterea, interfata audio cu placa audio separata, se reseta?
Motivul: separarea galvanica!

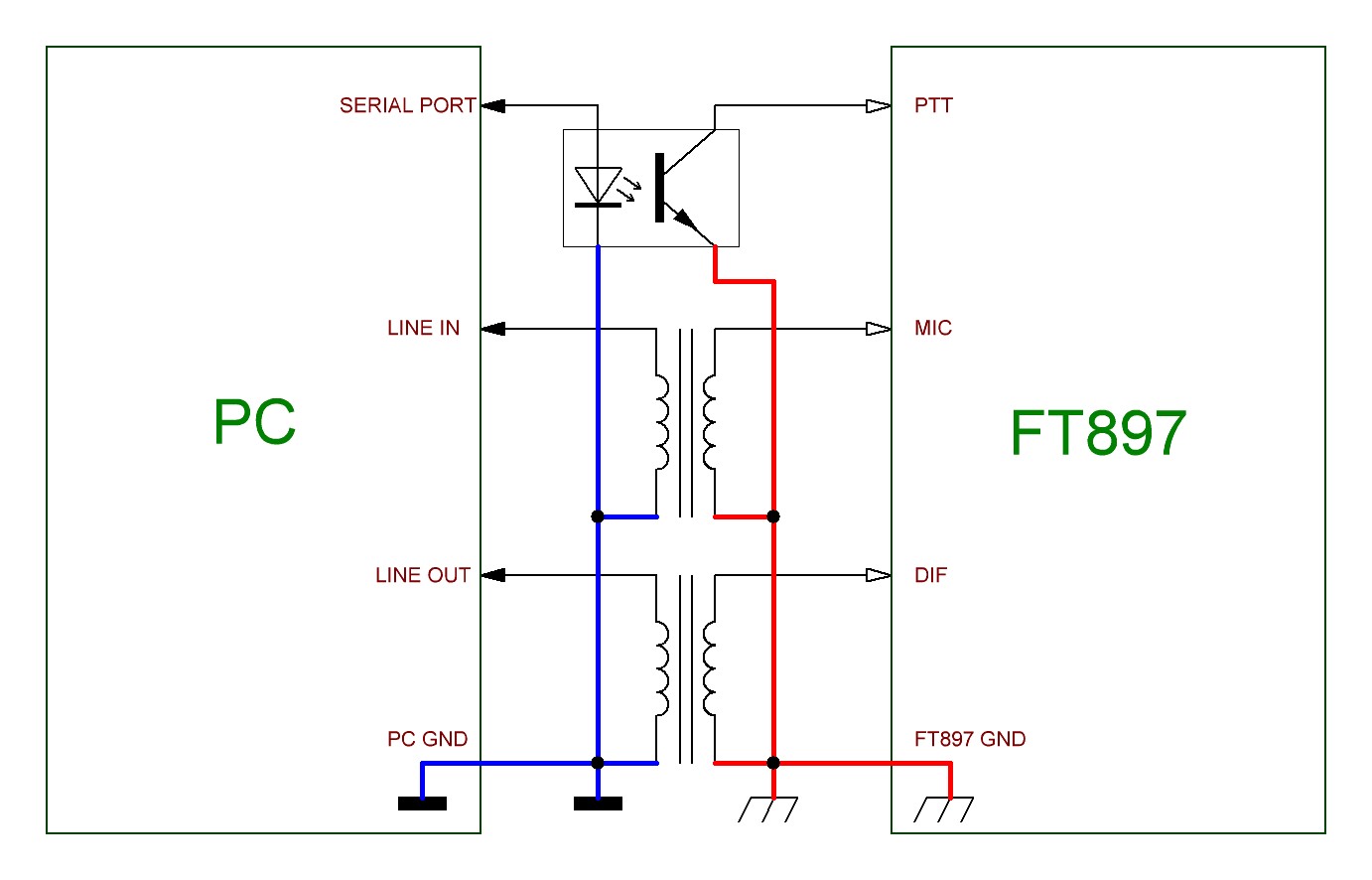

Iata o schema simplificata a unei interfete audio clasica, audio si PTT. Planul de masa al calculatorului, culoarea albastra, este complet separat de planul de masa al statiei, culoarea rosie. Semnalele audio sint transferate in ambele sensuri prin intermediul transformatoarelor. Comanda de trecere pe emisie a statiei se face optic. Astfel, transformatoarele si optocuplorul, izoleaza galvanic circuitele de masa ale ambelor echipamente.

          Dar ce se intimpla daca intre calculator si statie se conecteaza un circuit suplimentar? Acesta poate fi un adaptor USB - CAT, un panadapter sau o interfata oarecare.

Iata ce  s-a intimplat la mine cind am conectat un circuit panadapter. Priviti imaginea: masa calculatorului, culoarea albastra, se intilneste cu masa statiei prin intermediul modulului panadapter. Astfel, functia de izolare a transformatoarelor si optocuplorului este anulata. Planul de masa este continuu. Lucrez astfel de foarte mult timp, dar niciodata nu am banuit ca se intimpla asa ceva.

Cum se poate testa lipsa separatiei galvanice? Simplu: se conecteaza toate circuitele necesare intre calculator si statie, apoi se masoara cu ohm-metrul intre planele de masa, la bornele transformatoarelor separatoare. Daca nu prezinta scurt, atunci circuitul este OK.

Cum pot corecta lipsa separatiei galvanice intre calculatorul si statia mea? Simplu: prin montarea unui condensator intre cele doua plane de masa. Nu stiu de ce, dar imi aminteste de circuitul de cuplare al antenei din selectoarele de canale TV Electronica.

Concluzie: daca intre calculator si statie inafara de interfata audio izolata mai sint si alte circuite, daca acestea nu sint galvanic izolate, atunci nici interfata audio nu este izolata. Verificati cu ohm-metrul lipsa continuitatii intre planele de masa!

Sursa emoticon:

https://www.cleanpng.com/png-emoji-emoticon-smiley-portable-network-graphics-st-7272195/

Constantin Badican  - YO7FWS

---  73's   YO7FWS  ---

Circuit de comanda AZ - EL pentru rotorul antenei ( 4 )

 Circuitul de interconectare al modulelor

Toate modulele au fost interconectate folosind cablu multifilar. Pentru conectarea cablurilor care realizeaza conexiunea cu motoarele si senzorii Reed, am folosit o regleta recuperata de la o sursa de alimentare in comutatie. Aceasta a fost montata in exteriorul carcasei de plastic in care este dispus montajul. Sursele de alimentare de 12 si 24V, deasemenea, au fost montate in interiorul carcasei de plastic. Acestea din urma nu sint construite, ele fiind cumparate.

Software-ul este in faza de testare si va fi publicat pe viitor.

Constantin Badican  - YO7FWS

---  73's   YO7FWS  ---

Circuit de comanda AZ - EL pentru rotorul antenei ( 3 )

 Modulul nr.3

Este destinat afisarii datelor sau mesajelor generate de microcontroler.

Afisarea se face cu ajutorul a doua ecrane OLED de 0.96 inch. Rezolutia unui ecran este 128 x 64 pixeli. Initial am folosit un ecran LCD 2 x 16 caractere, cu dimensiunile 80 x 36 mm. Am renuntat rapid la acesta din urmatoarele motive:

- nu reusea sa afiseze in timp real datele generate de microcontroler, respectiv azimutul si elevatia.

- vizibiltatea era redusa. Nu ma refer strict la dimensiunea fontului. Nu era vizibil bine in lumina naturala, iar unghiul de vizibilitate era redus.

Cautind solutii, dupa mai multe incercari nereusite, am testat cu succes ecranele OLED. Am ramas impresionat de viteza mare la afisare, cca 60 cadre/secunda, si vizibilitatea acestora in lumina naturala. In opinia mea sint cele mai bune.

Pentru afisarea datelor am folosit doua ecrane identice din urmatoarele motive:

- aveam panoul frontal deja decupat pentru un ecran LCD 16 x 2 caractere.

- dimensiunile ecranelor OLED sint destul de reduse si nu puteam afisa toate datele.

Astfel am utilizat doua ecrane pozitionate astfel incit dimensiunea compusa sa se incadreze in dimensiunile ecranului LCD. Ambele ecrane au fost montate pe o bucata de cablaj imprimat cu dimensiunile 80 x 36 mm, iar sustinerea acestora am realizat-o cu banda dublu adeziva. Un cadran din carton negru ascunde ochiului elementele constructive care nu trebuiesc vazute.

Ecranele comunica cu microcontrolerul pe magistrala de date I2C. Acestea sint setate, din constructie, cu o adresa unica de interogare. Pentru a nu avea conflicte, am schimbat adresa de interogare la un ecran. Aceasta am realizat-o prin modificarea pozitiei unui rezistor SMD situat pe cablajul acestuia. Modificarea este optionala si este recoandata de producator.

Pentru realizarea proiectului m-am inspirat din:

https://www.electroniclinic.com/arduino-oled-i2c-display-128x64-with-examples-wiring-and-libraries-issues-solved/

Descarca: Cablajul imprimat.

Modulul nr.4

Asigura conexiunea si transferul de date cu calculatorul.

Este o expansiune a portului USB de pe placa de dezvolatare STM32F103C. Conectat la calculator, dupa instalare, in lista dispozitivelor instalate va apare un port serial cu denumirea 'Mapple'. Prin intermediul acestui port este posibila programarea, comandarea sau interogarea microcontrolerului. Programarea se poate face fara a fi necesara deconectarea placii de dezvoltare din soclu.

Montajul a fost realizat pe o bucata de cablaj imprimat cu dimensiunile: 44 x 26 mm.

Conectorul folosit este USB-B.

Pentru realizarea proiectului m-am inspirat din:

https://circuitdigest.com/sites/default/files/inlineimages/u/STM32-Pin-Details_0.png

https://www.universal-solder.ca/wp-content/uploads/2020/04/1836_1b6e9ac9-afcb-48e6-a97b-485058f6916c0.jpg

Descarca: Cablajul imprimat.

Constantin Badican  - YO7FWS

 ---  73's   YO7FWS  ---

Circuit de comanda AZ - EL pentru rotorul antenei ( 2 )

 Modulul nr. 2

Acest modul asigura conexiunea cu elementele de citire a pozitiei si executie.

Elementele de citire a pozitiei

Citirea pozitiei antenei se face cu ajutorul a doua contacte Reed. Acestea sint actionate de motoarele care actioneaza antena. Unul in azimut si altul in elevatie. La fiecare rotatie completa a axelor acestora este generat un impuls electric. Acesta este captat si contorizat de catre microcontroler.

Exemplu practic

Pentru rotirea completa a antenei utilizez un reductor mecanic cu raportul 1:60. La 60 de rotatii ale axului melcat, axul antenei se roteste o singura data.

Axul melcat este conectat la un motoras de stergator de parbriz la 24V. Acesta la rindul sau are un reductor intern cu raportul 1:36.

In concluzie, pentru rotirea completa a antenei sint necesare 60 x 36 rotatii ale axului melc al motorasului, respectiv 2160 rotatii. Cum la fiecare rotatie este generat un impuls, voi avea 2160 impulsuri.

Rezolutia citirii pozitiei antenei este de 360 grd / 2160 impulsuri = 0.1666 grd / 1 impuls.

Daca reusec sa contorizez impulsurile atunci voi cunoaste in orice moment unde se afla antena mea si cit trebuie deplasata sau cit s-a deplasat.

Contactele sint conectate la microcontroler prin intermediul unor optocuplori. Condensatoarele C1 si C2 de 1uF au rolul de a filtra zgomotele si netezii semnalul sosit de la contacte. Valoarea de 1uF functioneaza foarte bine la mine. Semnalele sosite de la contactele Reed sint captate de microcontroler pe sistemul de intreruperi, astfel niciun impuls electric nu este pierdut.

Elementele de executie

Rotirea si elevarea antenelor se face cu ajutorul a doua motoare. Acestea trebuiesc comandate electric cu doua tipuri de semnale: unul, pentru comanda de pornire si oprire a motoarelor, si altul, pentru schimbarea sensului de rotatie. Aceste semnale sint generate automat, in functie de comenzi si decizii, de catre microcontroler. Pentru schimbarea sensului de rotatie, pentru un singur motor, folosesc ambele perechi de contacte ale unui releu. Pentru pornirea si oprirea acestui motor folosesc un comutator electronic, respectiv BTS432D. Comutatorul electronic poate fi comandat normal, 1 pentru motor pornit si 0 pentru motor oprit, cit si in PWM. Astfel, pe linga pornirea si oprirea motorului, este posibila cresterea sau reducerea turatiei motoarelor.

Montajul a fost realizat pe o bucata de cablaj imprimat cu dimensiunile: 100 x 95 mm. Pentru conectarea firelor de legatura cu motoarele si contactele Reed, am folosit o bareta de contacte recuperata de la o sursa in comutatie.

Atentie, pinul 4 de la comutatorul electronic, BTS432D, nu este conectat la cablajul imprimat!

Pentru realizarea proiectului m-am inspirat din:

https://m0agx.eu/2015/06/22/universal-antenna-rotator-controller/

https://hf5l.pl/en/gni-r3-antenna-rotor-controller/

http://www.amateurfunkbasteln.de/vschutz2/vschutz2.html

http://www.farnell.com/datasheets/64200.pdf

Descarca: Cablajul imprimat.

Constantin Badican  - YO7FWS

 ---  73's   YO7FWS  ---

Circuit de comanda AZ - EL pentru rotorul antenei ( 1 )

Modulul nr. 1

Este elementul de baza al intregului proiect.

Acesta indeplineste urmatoarele functii:

- contorizeaza impulsurile sosite de la elementele de citirea a pozitie antenei

- interpreteaza comenzile sosite de la butoane sau calculator

- proceseaza, ia decizii si actioneaza motoarele

- afiseaza pozitia antenei

- comunica cu calculatorul

Toate acestea se realizeaza cu ajutorul unei placi de dezvoltare STM32F103C. Reprezinta inima si creierul intregului sistem. Aceasta poate comunica cu exteriorul prin urmatoarele elemente:

- optocuplori. Acestia asigura interfatarea cu elementele care indica pozitia antenei. Aceste elemente sint niste contacte reed actionate de rotorul motorului care roteste sau eleveaza antena.

- butoane. Acestea sint conectate direct la pinii GPIO ai procesorului, setati ca intrari. Conectarea pull-up a intrarilor se face in interiorul microcontrolerului.

- port USB conectat la un port serial intern. Astfel este posibila comunicarea externa cu calculatorul.

- porturi de iesire, prin pinii GPIO, pentru comanda si actionarea motoarele care rotesc sau eleveaza antena.

- ecrane OLED. Acestea comunica printr-o magistrala I2C si sint conectate direct la pinii GPIO ai microcontrolerului.

Alimentarea modulului se face de la o sursa externa de 12V si un stabilizator de tensiune de 5V. Placa de dezvoltare poate fi programata, comandata sau interogata, in prezenta sau absenta tensiunii externe de 12V/5V. Doua diode, 1N4001, conectate impreuna la intrarea de 5V, protejeaza 'amestecarea' tensiunilor intre ele, HI!

Tensiunea de 3V3 este furnizata de un stabilizator situat pe placa de dezvoltare STM32F103C. Aceasta este folosita si pentru alimentarea cu tensiune a ecranelor OLED.

Conectorii de legatura neutilizati sint utili pentru dezvoltarea ulterioara a proiectului.

Montajul a fost realizat pe o placa de cablaj imprimat cu dimensiunile: 98 x 52 mm. Executarea este foarte simpla si fara probleme.

Placa de dezvoltare a fost pre-programata cu bootloader inainte de inceperea proiectului. Programul pentru comanda rotorului utilizat de mine este intr-o continua dezvoltare. Versiunile testate urmeaza a fi publicate, in viitor, pe blog.

Update 09.05.2022

Atunci cind treceam pe emisie statia radio, observam tendinta de rotire a rotorului fara sa actionez vreo tasta. Deoarece foloseam tastatura externa a panoului de comanda, prima modificare a fost in montarea unor ferite pe cablul de legatura. Fara succes! Analizind cu atentie schema mi-am dat seama ca punerea intrarilor in pull-up intern, setat software, nu este adecvata. Am montat niste rezistente de 10Km pe aceste intrari si astfel microcontrolerul a devenit imun la radiofrecventa. Deasemenea, ferita a ramas in continuare pe cablul de legatura la tastatura externa.

Pentru realizarea proiectului m-am inspirat din:

https://circuitdigest.com/sites/default/files/inlineimages/u/STM32-Pin-Details_0.png

https://www.universal-solder.ca/wp-content/uploads/2020/04/1836_1b6e9ac9-afcb-48e6-a97b-485058f6916c0.jpg

https://components101.com/microcontrollers/stm32f103c8t8-blue-pill-development-board

https://circuitdigest.com/microcontroller-projects/getting-started-with-stm32-blue-pill-development-board-stm32f103c8-using-arduino-ide

Descarca: Cablajul imprimat.

Constantin Badican  - YO7FWS

 ---  73's   YO7FWS  ---

Test OLED 0.96" SSD1306 + Blue Pill STM32F103 (60 fps)

Cod sursa:

https://drive.google.com/file/d/15QhgJpEmCxeuaLrlrDAXPYgdtCZiEBzZ/view?usp=sharing

Schema de conectare:

https://drive.google.com/file/d/1iPaBUXqVWFRI2_TA-eqYRPrZLOTX4Fkw/view?usp=sharing

La prima vedere pare o joaca de copii, dar nu este deloc asa. Am fost pus in situatia de a afisa date in timp real si am constatat ca nu reusesc. Dupa mai multe teste am inteles de ce. Acum este simplu: ecranul OLED 0.96 inch si microcontrolerul STM32F103, setat la viteza maxima I2C, sint perechea potrivita. Recomand OLED. Se vede extraordinar!

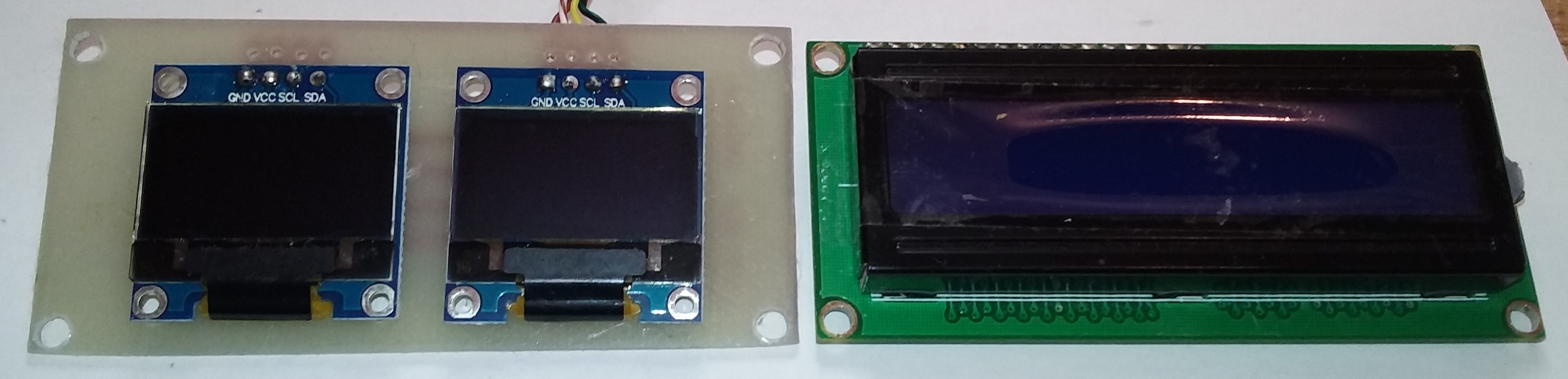

Iata cum am inlocuit un ecran alfanumeric 16 x 2 cu doua ecrane OLED.

Pentru realizarea testelor m-am inspirat din:

https://lastminuteengineers.com/oled-display-arduino-tutorial/

https://forums.adafruit.com/viewtopic.php?f=25&t=148978

https://rop.nl/truetype2gfx/

Constantin Badican  - YO7FWS

---  73's   YO7FWS  ---



Circuit de comanda si protectie pentru etaje finale (1)

           Circuitul descris in continuare reprezinta un experiment si nu a fost integrat inca intr-un proiect personal. Acesta este inspirat dintr-un proiect similar, construit de Robert, YO4HFU. Este proiectat pentru a asigura tranzitia corecta intre regimurile de emisie si receptie ale unui amplificator de putere, alimentarea secventiala a diferitelor etaje si protectia acestora. Iata schema de principiu din care m-am inspirat si care functioneaza, in acest moment, in amplificatorul meu de putere pentru banda 144 MHz:

Figura 1

          Pe receptie semnalul receptionat de antena ocoleste amplificatorul de putere si ajunge la transceiver prin intermediul releelor coaxiale Rel1 si Rel2.

          Pe timpul emisiei, semnalul de la transceiver este comutat intre porturile 1 - 3 al releului coaxial Rel1 si ajunge la comutatorul electronic COM. Acest comutator este realizat cu diode PIN si functioneaza astfel:

- la receptie, portul 3 al relului coaxial Rel1 este comutat la o rezistenta de sarcina neinductiva de 50 ohms.

- la emisie, semnalul de la transceiver este comutat prin intermediul porturilor 1 - 3 ale releului coaxial Rel1 la intrarea atenuatorului de 6 dB si urmeaza mai departe calea amplificatorului de putere spre antena. Schema detaliata si descrierea se afla pe pagina lui YO4HFU.

          Daca pe timpul emisiei apar erori de functionare al amplificatorului de putere, respectiv supraexcitatie sau cresterea undei reflectate din circuitul antenei, atunci circuitul de comanda si protectie CCP, executa urmatoarele operatii in comutatorul electronic COM:

- comuta iesirea transceiverului la rezistenta de sarcina neinductiva de 50 ohms pe calea porturilor 1 si 3 de la releul coaxial Rel1 si porturilor 1 si 3 de la comutatorul electronic COM.

- deconecteaza BIAS de la amplificatorul de putere.

Prin intermediul acestor doua operatii se asigura in acelasi timp protectia etajului final din transceiver si amplificatorul de putere.

          Inspirat de aceasta schema de principiu am reproiectat circuitul de comanda si protectie, CCP, prin utilizarea unor porti logice CMOS. Functionarea acestuia se face dupa urmatorul scenariu:

- circuitul asigura comutarea corecta a secventelor de emisie si receptie comandate de PTT.

- aparitia unui semnal de eroare de functionare al amplificatorului de putere, anuleaza comanda data de PTT si forteaza trecerea in regim de receptie. Acest mecanism realizeaza protectia etajului final din transceiver si amplificatorul de putere.

- daca semnalul de eroare se mentine, comenzile primite de la PTT sint blocate continuu pina la restabilirea functionarii corecte al amplificatorului de putere si resetarea circuitului de protectie.

Iata schema simplificata al circuitului de comanda si protectie:

Figura 2

Circuitul functioneaza astfel:

- secventele 1 si 2 prezinta regimul normal de lucru al amplificatorului in absenta oricarui semnal de eroare.

- secventele 3 si 4 prezinta functionarea amplificatorului in prezenta unui semnal de eroare si mecanismul de protectie.

- secventa 3 prezinta functionarea circuitului cind pe timpul perioadei de emisie apare semnalul de eroare. In prezenta acestuia, circuitul forteaza trecerea comutatorului electronic in regim de receptie.

- secventa 4 prezinta functionarea circuitului cind in prezenta semnalului de eroare se incearca trecerea in regim de emisie. Acesta nu permite nicio schimbare de stare si mentine in continuare regimul  de receptie.

- semnalul de eroare, activ LOW, se aplica prin intermediul intrarilor E1, E2 si E3 ale circuitul logic SAU realizat cu diode. Numarul intrarilor este nelimitat, functionarea este identica.

Iata in continuare o schema propusa, simplificata, in care sint reprezentate si comutatoarele de tensiune care alimenteaza etajele comandate:

Figura 3

          De cele mai multe ori pentru functionarea corecta al unui amplificator de putere este necesar ca procesul de trecere din regimul de receptie in emisie si invers, sa se faca secvential. Prin aceasta se asigura o functionare corecta al diferitelor etaje din componenta amplificatorului. Eu personal folosesc un secventiator in doi timpi:

 - la trecerea in regim de emisie la timpul 1 comut releele coaxiale si la timpul 2 comut tensiunea de BIAS pe amplificatorul de putere

- la trecerea in regim de receptie la timpul 1 deconectez tensiunea de BIAS si la timpul 2 comut releele coaxiale.

Prin intermediul celor doua secvente ma asigur ca releele coaxiale nu sint comutate, la emisie, in prezenta semnalului de radiofrecventa.

La proiectarea circuitului de comanda si protectie am tinut cont de acest aspect, astfel am completat schema cu un secventiator in doi timpi.

Iata in continuare o schema simplificata al acestuia:

Figura 4

          Circuitul secventiator functioneaza perfect si este inspirat dupa o schema publicata de GW3JGA. Prezenta acestuia in circuit nu modifica modul de functionare. Valorile componentelor cu steluta sint alese pentru a se putea evidentia vizibil intirzierea. In practica, valoarea rezistorilor trebuie micsorata.

          Cu exceptia comutatoarelor de tensiune din Figura 3, toate circuitele descrise au fost testate pe masa de lucru. Acestea au functionat conform descrierilor, tabelului de adevar si al graficului de timp. Pentru portile NAND am folosit circuite integrate MicroElectronica MMC4011E.

Pentru realizarea proiectului m-am inspirat din:

- https://www.qsl.net/yo4hfu/LDMOS_2M.html

- http://www.gw3jga.net/jl-notebook-081

- http://www.dj8qp.de/MOSFETPA/SSPA-BLF188XR-4.html#Bauvorhaben

Constantin Badican  - YO7FWS

---  73's   YO7FWS  ---

2020 - Recordurile mele in 2m

          2020 a fost cel mai bun an radio pentru mine. Am fost fericit in fiecare zi. O zi dintre acestea a fost 29 Mai 2020. Iata ce scriam atunci pe forum:

          "Frumoasa zi. Peste zece ore de propagare. Probabil sute de legaturi la mare distanta si tot asa multe tari noi.

Azi am reusit sa ma intrec pe mine insumi. Ultima performanta a fost sa lucrez 3 tari, noi si grele, intr-o singura zi. Azi am reusit patru: CT, GU, GW, GM si am pierdut din greseala mea MI. Am incurcat indicativul.... In rest am mai receptionat si chemat EI, dar a fost la limita.

Tot azi am reusit si cea mai lunga legatura radio terestra. 2644 Km cu CT7ABA. Mi-am propus sa nu ma opresc aici...

          Am incercat sa ascult cu atentie, cind propagarea spre UK a cazut, si nordul Africii. Au fost doua statii din 7X, una SSB si alta FT8. Nu s-a auzit nimic, cu toate ca sanse mari erau. Probabil s-au dus cu antenele spre centrul Europei.

         Si ca seara sa se termine frumos pentru mine, tot azi am reusit si cea mai lunga receptie terestra: CU3EQ din HM68KP...Azore. Mi-a atras atentia YT3N care a incercat sa lucreze cu el si cred ca a si reusit. Imediat am intors corect antena catre el si am intrat in interdictie radio. Nu l-am auzit atunci, a aparut mai tirziu cu un nivel de -17 dB. Am chemat degeaba, am verificat, nu m-a auzit.

In E Sporadic, FT8 face toata treaba. Initial datorita timpului lung de 90 la 120 secunde, poate chiar mai mult, am crezut ca nu este util. M-am inselat. Cind propagarea e buna, merge foarte bine, cind propagarea este proasta, merge lafel. Superrr FT8!"

Receptia este confirmata si de SO3Z care arata cit de minunata a fost ziua:

"SP7NHS 5495km, SP6RGB 5228km heard D4VHF ! ! !

D4VHF heard SP6VGJ 5328km, SP7NHS 5495km, SQ5AAG 5600km and SP5XMU 5609km !!!

Also nice distance reports between CU3EQ – UR9UR/YO7FWS and others, same as CN8-SM0."

         Hmm, am receptionat CU3EQ, Insulele Azore, la 4257Km... deci este posibil. Daca receptionez, inseamna ca pot sa si lucrez. Totul depinde de mine: cind si cu ce. Ia sa vedem: pot?

Constantin Badican  - YO7FWS

---  73's   YO7FWS  ---
